Ketel Adukan Model Jaket Uap atau Model Injeksi Uap Langsung

Pengenalan

Tabungan Ketel Adukan

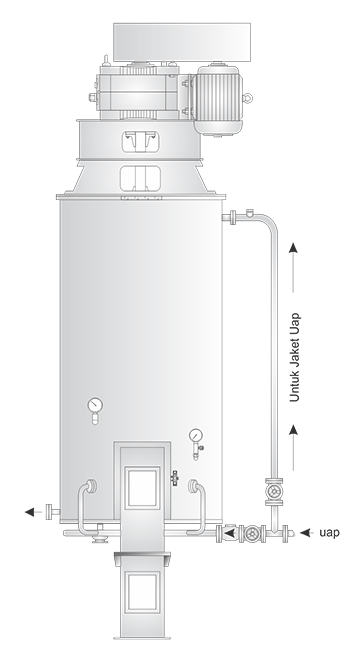

Ketel adukan di desain mampu bertahan tekanan uap 3.5 kg/cm2 (atau 50 psi) melalui percobaan daya uji hidrostatik pada jaket uap yang mencapai 6.5 kg/cm2 (atau 90 psi). Dinding tabungan dibuat dan di rol dari pelat besi tebal 12 mm. Dinding Ketel Adukan model Jaket uap dibuat dari pelat besi lumer tebal 10 mm sesuai spesifikasi mutu BS 15, konstruksi antara dinding jaket uap dengan dinding tabungan terdapat spasi ruangan uap 25 mm (konstruksi dinding ini tidak tersedia untuk Ketel Adukan yang model injeksi uap langsung). Dinding pelat-ausan atau disebut pelat liner dibuat dari pelat besi baja lumer tahan aus yang tebalnya 10mm. Mulut pengantar buah ke mesin kempa ulir terdapat dibagian dinding yang paling bawah melalui pintu corong mekanis yang dapat dibuka dan ditutup dengan konstruksi batang baja-berigi dan roda gigi-pinion. Corong dibuat dari pelat besi lumer tebal 6 mm. Tebal pelat dasar penutup tabungan Ketel Adukan adalah 20 mm. Tebal pelat-ausan yang didalam dasar Ketel Adukan yang perforasi adalah 18 mm terdiri dari 2 bagian agar mudah dibongkar pasang. Tebal besi pelat, atau bahan baku dari besi baja putih yang tahan zat asam khususnya untuk Corongan dan pelat ausan dapat dipenuhi dengan biaya tambahan pada saat mengadakan konfirmasi pesanan.

POROS

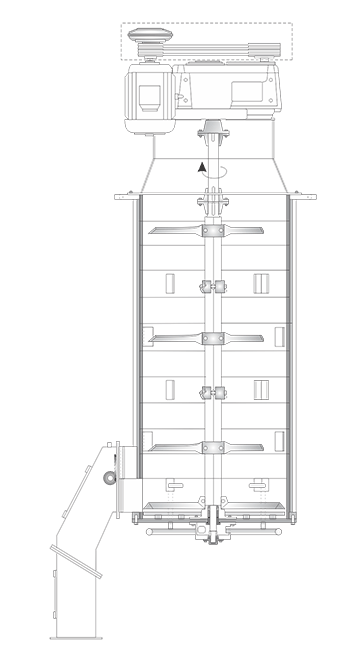

Poros Ketel Adukan terdiri dari dua bagian, satu pendek dengan ukuran garis tengah 88 mm dan satu lagi panjang sebagai poros utama Ketel Adukan. Yang pendek fungsinya untuk menyatukan poros Reduktor dengan poros utama melalui sambungan flensa kopeling. Poros berdiri tegak pada pusat dasar mesin adukan ditahan dan diganjal dengan sebuah guli bantalan yang terpasang dibawah pelat penutup tabungan Ketel Adukan. Poros utama ini dibuat dari poros besi baja yang bentuknya segi empat atau dengan poros bulat yang garis tengahnya lebih besar dari pada poros segi empat.

PISAU ADUKAN
Pisau adukan, pisau tanduk dan V blok dibuat dari bahan besi baja manggan tuangan yang tahan zat asam. Pisau adukan diganjal dengan V blok di ikatkan ke Poros utama dengan menggunakan baut mur yang tinggi mutu daya tariknya. Sedangkan pisau tanduk atau disebut pisau lempar dipasangkan pada dasar mesin pengaduk.

INSOLASI
Ketel Adukan yang telah lulus melalui uji coba tekanan hidrostatik, dicat dengan mutu cat yang tahan panas dan keliling tabungan dilapis dengan wol kaca kemudian dibalut dengan pelat tipis dari besi baja putih atau pelat aluminium. Untuk menghindarkan kerusakan insolasi dalam perjalanan angkutan, maka pekerjaan insolasi lapisan ini umumnya dipasangkan di pabrik oleh pembeli sendiri. Tetapi seluruh besi rangka, sokongan dan paku kleman yang dibutuhkan dalam insolasi ini dilengkapi oleh supplier saat penyerahan mesin. Alat-Alat bantu standar dilengkapi juga dalam penyerahan mesin seperti Katup Uap, Katup satu arah, katup kondensasi dan katup minyak. Otomatis pengatur suhu, Alat petunjuk level buah yang umumnya tidak layak dipasangkan, atas permintaan dapat di penuhi dengan biaya tambahan pada saat mengadakan konfirmasi pesanan.

GAYA PENGGERAK
Poros utama digerakkan oleh sebuah elektro motor melalui Reduktor yang posisinya duduk diatas Ketel Adukan. Cara kopel antara elektro motor dan Reduktor ini dapat digunakan sistim langsung atau sistim puli tali kipas. Kedua sistim ini dapat menggunakan pula Kopeling minyak hidrolik sebagai pengaman dalam pengoperasian.
